热板是一种实验室设备，用于均匀加热样品，溶液和材料，没有明火在精确温度下的危险。
热板有一个带热源的平面。它们非常适合在油浴或砂浴中使用，因为它们不会发出明火。它经常与磁力搅拌器一起工作，以保持一致的液体温度，并提供最佳的均匀性。
电炉是一种极具便携性的电器，最多可使用两种煤气燃烧器．然而，有两种不同大小的热板。第一种是较大的单燃烧器，第二种是双燃烧器。此外，可以使用两种不同的燃烧器，有些燃烧器还可以作为电加热元件。热板的主要好处是，除了电，它对使用没有特殊要求。这是一种易于维护和清洁的设备。然而，必须不惜一切代价避免腐蚀。
外层覆有不锈钢等材料制成的导热板，它是以电热丝为加热材料，以云母软板等材料为绝缘材料。
目录
热板原理
加热板的主要成分是电合金丝，电效应是唯一真正起作用的原理。电做功涉及电流通过合金电线加热并通过外壳传导热量。为了防止用户在使用合金电线时遇到隐藏的问题，电板采用绝缘材料构造。
热板搅拌器的工作原理通常是旋转的电磁场。在热板的内部结构中植入了几块电磁铁。在溶液容器中，放置一个磁棒(也称为搅拌棒)。棒子的涂层阻止它发生反应，使其具有化学惰性。在溶液中充分浸泡是必要的。在加热板的顶部设置烧瓶或烧杯，将溶液与搅拌棒放在一起。热板搅拌器上有两个调节旋钮。仪器的温度可以用其中一个旋钮来改变，转速可以用另一个旋钮来改变。
当热板搅拌器的主开关打开时，电磁铁和加热机构就打开了。当溶液被加热机制加热时产生电磁场。由于该装置的电磁场与棒状磁铁的静态磁场相互干扰和相互作用，溶液旋转，适当混合，并同时加热。容器必须放置在热板的中心，以便有效和均匀的搅拌。

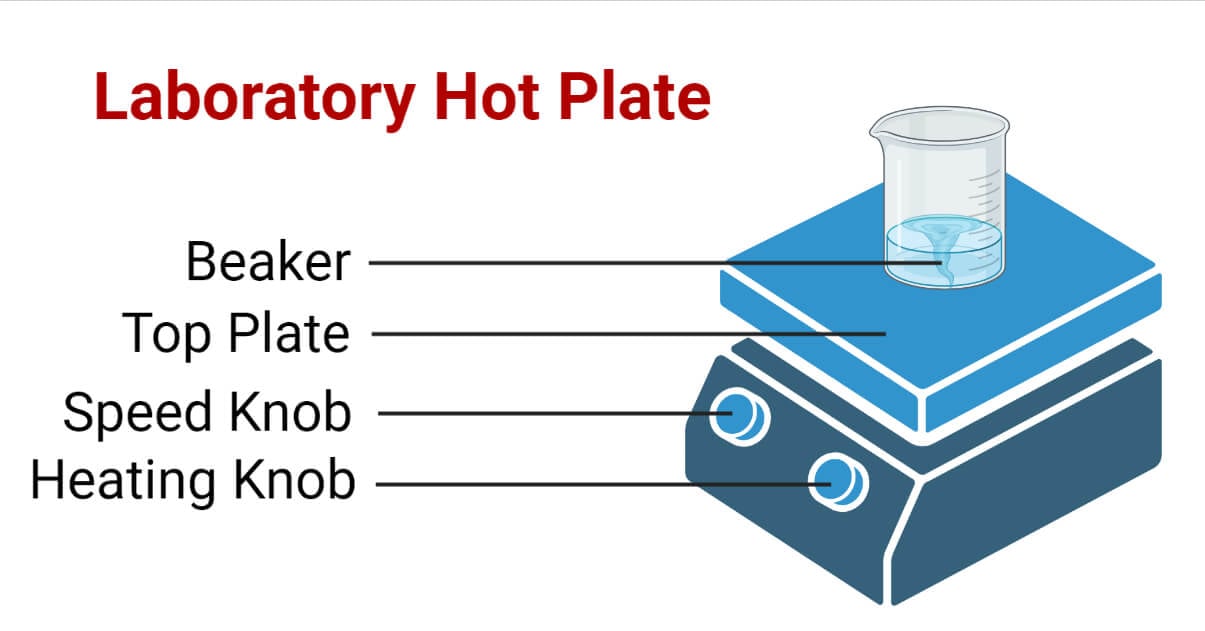

实验室热板零件
控制和指标
- 能力指标:当热板与输入电源正确连接时，电源指示灯亮。
- 搅拌控制旋钮:逆时针旋转搅拌控制旋钮完全停止搅拌。适当的搅拌速度应该通过顺时针旋转来设定。
- 搅拌速度显示:显示已设置的搅拌速度。
- 热控制旋钮:加热控制旋钮应完全逆时针旋转，关闭加热系统。想要的加热温度可以通过顺时针旋转来设定。
- 加热温度显示:显示已设置为加热的温度。
- 热顶指示器:当顶部太热(超过60°C)时，指示灯亮。
- 使用温度探头指示:当本机连接到外部温度探头时，使用中的温度探头指示灯亮。
连接
- 电源线输入:把电源线接到这个连接器上。
- 外部温度控制器输入:可选的外部温度控制器应该插入这个连接器。
顶板
应选择适合被加热材料的热板。人们应该知道表面的导热性能和它能承受的最高温度。顶部的板可以是铝制的，陶瓷的，或搪瓷的。
配件
- 垂直支撑杆
- 握杆
- 外部温度控制器
- 凸头夹
- 温度计座
使用热板的程序
- 确保工作空间整洁整洁。
- 把热板放在水平的平面上。
- 确保仪表清洁无尘。
- 将电源线连接到所需的电源上。
- 将待加热的溶液倒入容器中，放在平板上等待加热。
- 当热控制旋钮顺时针旋转时，热灯开启。
- 要设置所需的热量设置，转动热量控制旋钮。
- 放入装有磁力搅拌器的烧杯。
- 灯亮后，顺时针转动搅拌控制旋钮。
- 要改变搅拌速度到首选设置，转动搅拌控制旋钮。
- 结束后，关闭设备。切断电源。
- 清理工具和工作区。
热板的种类
晶圆热板而且化学热板是两种类型的热板。晶圆热板的顶部是由铝或阳极氧化铝制成的，而化学热板的顶部是陶瓷、珐琅或铝。晶圆热板和所有新的热板都是防爆的。它们不能加热到400摄氏度以上。化学热板可以搅拌和调节温度。探头，即植入液体中的外部温度控制器，提供反馈以调节温度。
根据设计，有三种类型的热板。
标准热板:这个装置有一个加热系统;没有搅拌器。然而，它确实需要更少的例行维护和重新校准。
带磁力搅拌器的热板:这个热板有一个加热元件和一个嵌入的电磁铁。由于电磁铁的作用，浸泡在溶液中的磁棒以每分钟2500转的最大速度做圆周运动。你应该知道加热板和磁力搅拌器不能同时使用。
搅拌热板:在这个模型中，加热和搅拌组件被设置在机器的平面顶部下面。虽然它通常是最昂贵的，但它使大体积或粘性的样品均匀加热。
根据用于制造热板表面的物质的不同，它们有不同的种类，即:
陶瓷热板:它们能忍受350°C的温度。虽然顶部耐腐蚀，但它们很容易受到金属圆筒的热冲击。要加热玻璃烧杯，应该使用它们。
铝热板:与其他加热表面相比，铝热板的顶部提供优越的热均匀性，更不易破碎。高通量实验室程序可以使用该系统。
聚丙烯热板:与陶瓷和铝板不同，这些板不能达到极高的温度。然而，它们确实具有高水平的耐酸、耐溶剂和耐化学物质。这些平板用于科学实验中使用潮湿的化学物质，如乙腈、甲醇和乙醇。
不锈钢热板:不锈钢制成的热板非常耐腐蚀，耐醚和大多数酒精。它们支持无菌条件，适用于iso级洁净室，cGMP环境和符合usp标准的设施。
热板的应用
- 实验室热板用于加热标本进行细胞学、组织学和病理学研究，也用于加热玻璃器皿或其内容物。
- 电炉常被用来做饭，通常是在厨房里的全炉不实用或不方便的地方。
- 它被用于对疼痛的基础研究和通过观察对热引起的疼痛的反应来测试止痛剂的疗效。
- 在采矿和相关工业中，危险化学样品是用特殊材料和保护涂层在热板上加热的。
- 电子制造商经常使用热板在电路板上焊接和除锈组件。
使用热板注意事项
- 如果发现火花、插头或线线磨损、磨损、断裂或接地针被拔出，请谨慎使用。
- 切勿将易燃物质或可燃物存放在热板旁，易燃物质应尽量使用较旧的热板。
- 检查恒温器是否有腐蚀，这也可能导致火花。
- 在不使用设备时拔掉插头。
- 只能使用耐高温的硼硅酸盐玻璃器皿，并在加热前检查其裂缝。
- 不要把罐子、软玻璃或玻璃烧瓶直接放在热盘子上。
- 确保盘子的表面比被加热的物品大。
- 不要用电炉加热锡箔或金属平底锅。火花和表面损伤都是可能的影响。
热板的优点
- 电炉相对便宜。
- 电炉便于携带。
- 它们使几个重要的实验室过程成为可能。
- 它们使用起来非常简单。
- 由于不使用任何可移动的机械部件，热板搅拌器不太容易磨损。
- 机械搅拌器正在被热板搅拌器所取代，因为它们需要更少的工作，更安静，而且相当有效。
热板的局限性
热板在实验室中经常使用。然而，它们可能是危险的，因为它们可以产生烧伤、火灾和电击，这可能导致事故，严重扰乱实验室工作，并破坏科学数据。

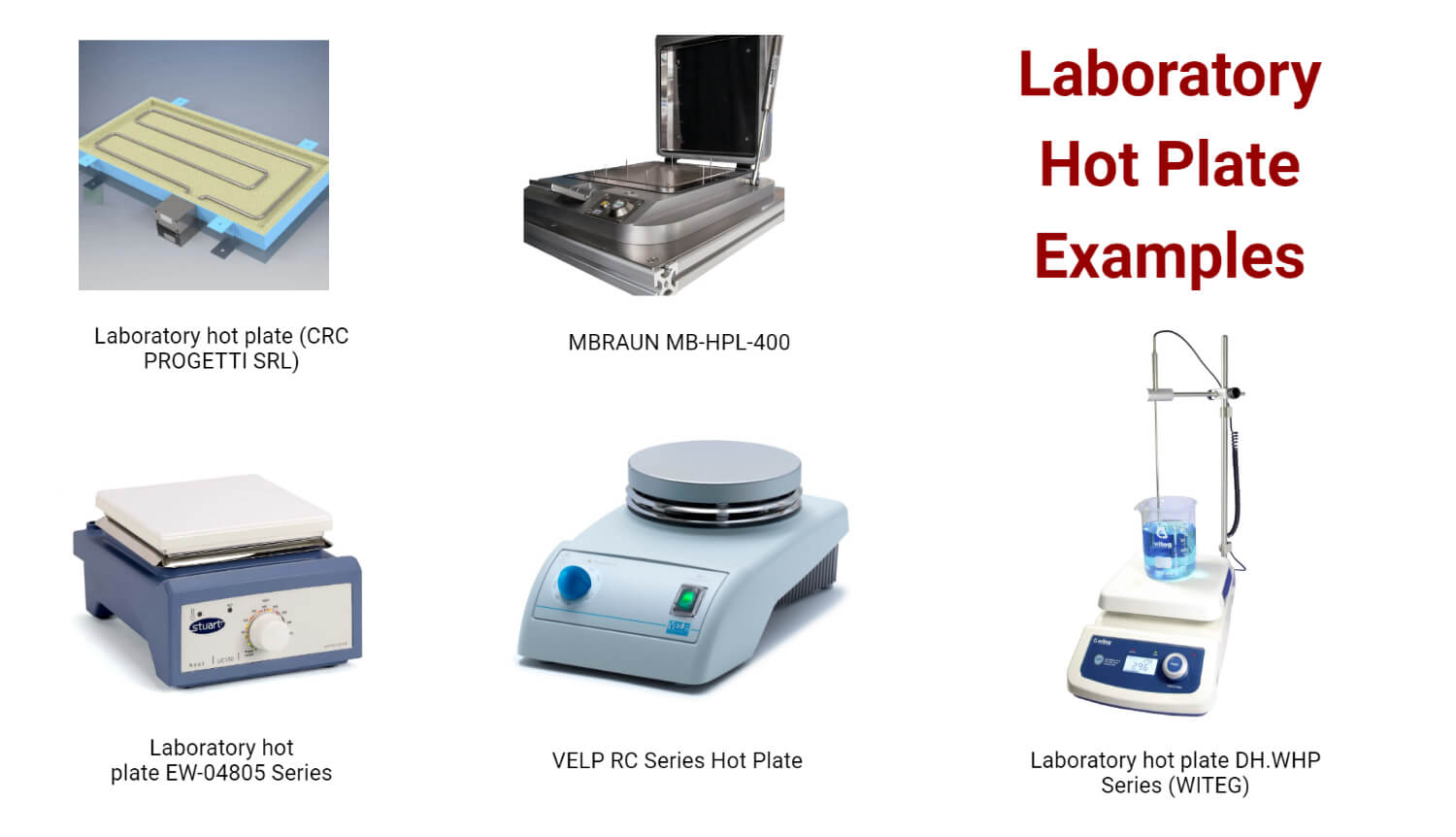

热板的例子
实验室热板(CRC PROGETTI SRL)
- 一种可提取加热器包括不锈钢管和铠装加热元件。
- 纤维陶瓷复合材料是一种用于室内保温的技术材料。
- 功能齐全的电子面板，带有控制和安全机制(热电偶和可编程数字电子仪器)。
实验室热板mb - hp -400 (Mbraun)
- 在特定的工艺条件下，MBRAUN MB-HPL-400真空热板旨在固化脆弱的有机层。
- 应用包括从简单的研究到复杂的生产程序的一切。
实验室热板EW-04805系列(斯图亚特设备)
- 斯图亚特的UC150和US150热板是由耐化学腐蚀的玻璃陶瓷或涂层铝硅制成的。
- 这些设备集成了LED设置刻度，以摄氏度(°C)显示温度测量，当温度超过50°C时闪烁“热”警告指示灯，以及小的整体设计。
实验室热板RC系列(VELP scientific)
- 优异的耐化学性，热分布均匀，镀铝合金加热板，最高温度370°C。
- 持有烧瓶高达15升的容量。
实验室热板DH。WHP系列(WITEG Labortechnik GmbH)
- 它的两个特点——封闭覆盖型和智能流体管理系统，可以引导意外溢出的液体远离设备内部——保护设备免受内部腐蚀，并延长其使用寿命。
- 适用于实验室中需要高温的应用，如样品干燥和一般加热。
