移液管是一种实验室设备用毫升(mL)或微升(μL)计量或分配少量液体。
“移液管”这个名字来源于法语单词“pipette”，意思是“小管子”。移液器有三种基本种类:玻璃的、塑料的和电子的。玻璃移液器由硼硅酸盐玻璃制成，塑料移液器由聚对苯二甲酸乙二醇酯(PET)制成，微处理器运行电子移液器。由塑料和玻璃制成的移液器通常用于测量1毫升(mL)以下的体积。
用电子移液管测量的最小体积是0.1微升(μL)。移液器通常从1毫升开始，而微移液器的测量范围为1到1000 μ l。它被广泛应用于化学、分子生物学(生物技术)、医学研究、自然科学一般领域的实验、食品和化学品分析、食品安全检查和临床检验检查。
目录
的原则吸管
移液器的工作原理主要基于两种机制，即空气置换法和正置换法。每一种类型的移液器都有一个在毛细管或圆筒内移动的活塞。在空气位移移液器中，活塞和液体之间留有一定量的空气。在正向位移移液中，活塞与流体直接接触。
空气置换法:弹簧的伸缩运动使活塞能够吸入和排出液体。在活塞的推动下，一些空气被释放出来，液体被大气压力吸入，随后空气被挤出，液体被释放出来。正因为如此，当使用移液器时，可以控制移液的速度和力量，因为它是使用弹簧的膨胀和收缩特性操作的。它主要用于移液器。
正位移法:重复移液器或专用正位移移液器经常采用正位移原理。直接接触液体是由一个一次性的活塞在尖端移动。然后，样品通过活塞的向上运动被吸入针尖(与空气位移移液器一样，没有气垫)。当活塞下降时，所选体积被排出。

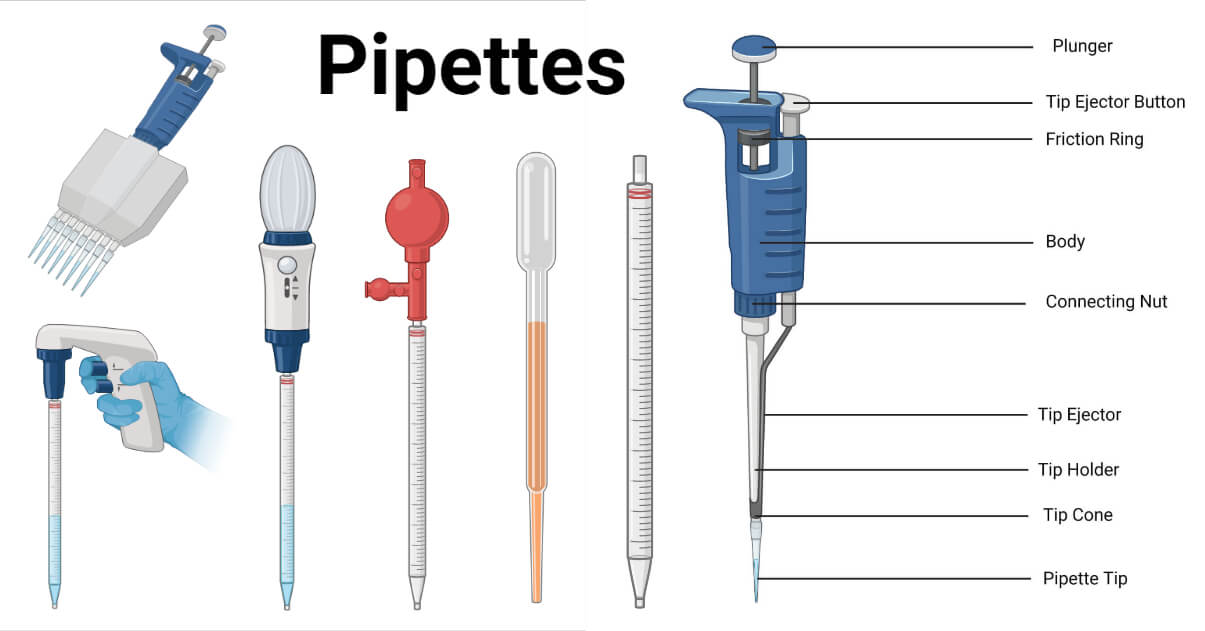

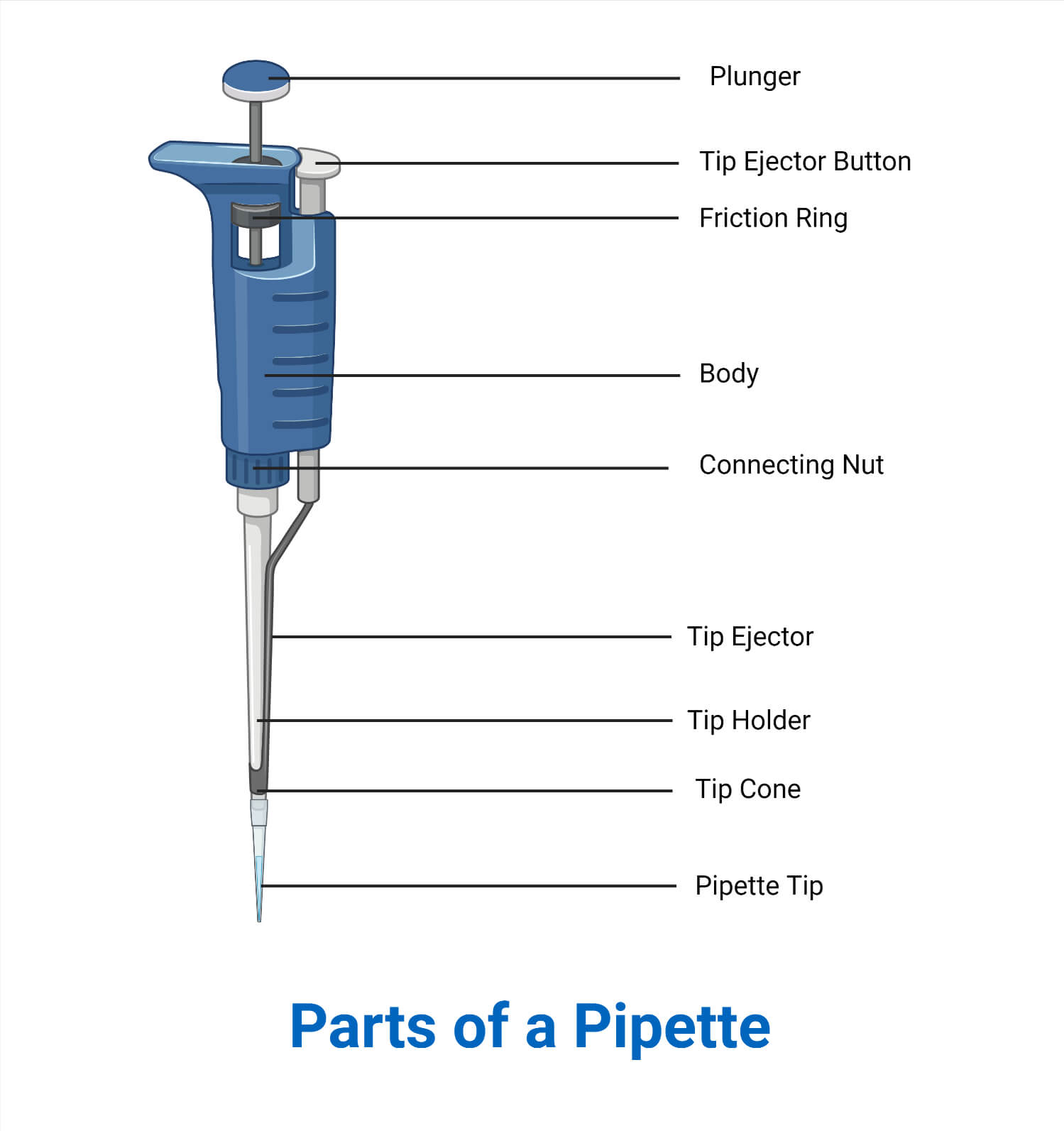

移液管的部分
移液管的几个部分描述如下:
柱塞:它用于抽吸和分配所需体积的液体。
喷射按钮:它使金属棒下降，弹出移液管尖端。
音量调节旋钮:通过旋转体积调节旋钮来调节要转移样品的浓度。它不能在固定体积的移液器中旋转。
卷窗口:它显示设定的体积，位置值显示取决于移液管的大小。
轴:它是一种在空气置换移液管中充满空气的管状结构。当活塞被压时，轴上的一些空气被释放出来，有助于液体的吸入。相反，释放活塞在液体的分配，而重新注入轴与空气。
尖锥:这是移液管尖端连接的区域。
吸管提示:它是一种由聚丙烯或塑料模压制成的设备，与液体接触。

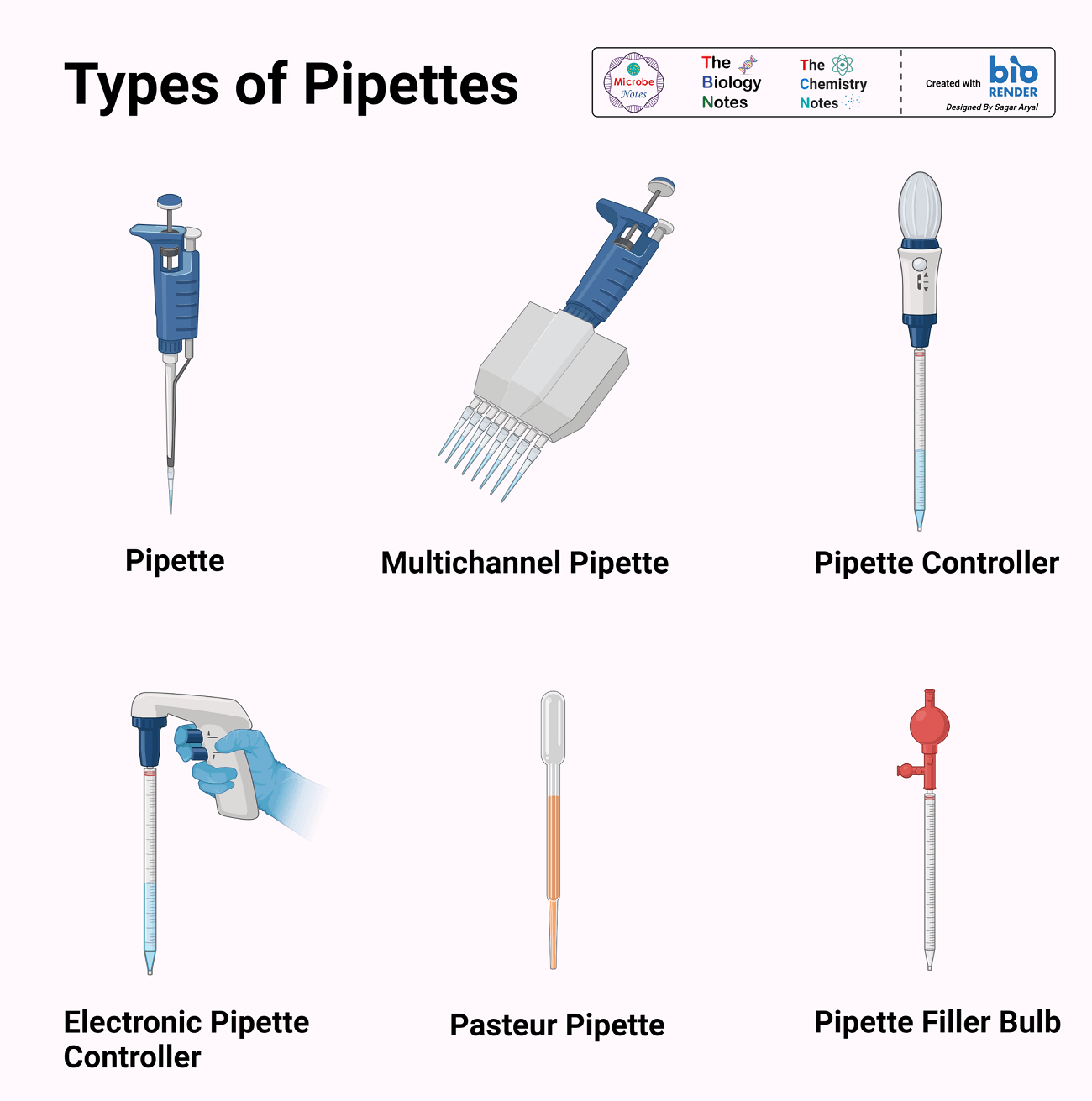

类型的吸管
巴斯德吸量管
它也被称为滴眼器或简称滴眼器。传统上，它们是由玻璃制成的，尽管塑料巴斯德移液器已经取代了它们。这些是专门用于调节少量液体的转移。这些管子的上端由一个塑料或橡胶球连接，并逐渐下降到底部的一个小孔。乳头移液器是玻璃巴斯德移液器和橡胶球的组合。
体积吸量管
它也被称为球根移液管或腹部移液管。它常用于分析化学中从原液中提取实验室溶液和制备滴定溶液。它的鳞茎相当大，它的部分又长又细。它们是最有效的快速测量，因为它们可以校准，以提供精确的液体体积，精度高达4位有效数字。
毕业吸量管
刻度移液器是指那些在管旁标明体积增量的移液器。这些移液管有各种各样的形状，经常用于直接的溶液转移。它们通常有一个锥形的尖端，由玻璃或坚固的塑料制成。梯度移液器根据其结构可分为1型、2型和3型。所有1型移液器都有部分可交付的解决方案。相比之下，第二类移液器底部为零，顶部为标称值，而第二类移液器仅按标称值提供溶液。莫尔移液器和血清学移液器是刻度移液器的两大类。
i)血清学移液器
这些在实验室中用于细胞悬浮液、试剂和化学溶液的温和混合，在试剂分层中创建梯度，转移液体(几毫升到100毫升)和体积测量。血清学移液器使细胞在溶液中均匀扩散成为可能，这对细胞培养至关重要。
ii)莫尔移液器
摩尔移液管的刻度分为1毫升和1 / 10毫升两个单位。由于它的宽颈，它的精度不如容积移液管。当处理大量的解，而精度不是一个高优先级时，就使用它们。它们可以逐渐释放液体，填充方式与容积式类似。
iii)转移移液管
这些是一次性转移移液器，刻度移液器之一，作为一个伟大的替代巴斯德移液器，因为人们不必再担心破碎的玻璃和样品之间的交叉污染的危险。他们被用于血库，尿液分析，湿化学，微生物学，血液学和血清学。这些移液器不易破碎的低密度聚乙烯塑料表面的低亲和力减少了细胞和所需蛋白质的损失，因为它们对生物液体和酸是惰性的。
真空辅助吸量管
分级和容量真空辅助移液器都是可用的。容积式真空辅助移液器只测量单个体积，因此只有一个刻度标志，而刻度式真空辅助移液器使用多个刻度标志。聚苯乙烯、玻璃或硼硅酸盐被用来制造真空辅助移液器。它们没有活塞，但需要一个吸入装置。
中继器吸管
重复移液器是完美的分配相同的数量重复到几个容器，在每个分配过程之间没有暂停，提高速度和效率。这些都是轻量级的，只需要一只手操作，使一个操作员可以在一个吞吐量能力下工作。
单通道移液器Vs.多通道移液器
单通道移液器是一种非一次性的仪器，具有空气置换设计，使用单一的一次性尖产生精确的测量结果。多通道移液器与单通道移液器相似，不同之处在于它可以同时容纳多个针尖。液体同时从同一口井吸入不同的通道。
提供手动和电子单通道可变体积和固定体积移液器，其中手动移液器是最经济和传统的设计。相比之下，电子微管价格昂贵，有几个优点，如改进的人体工程学，较少的用户对用户的差异，以及更高的准确性和精确度。
手动和电子移液器
手动移液器使用拇指的机械力来移动活塞(最多3厘米)，而电子移液器的设计目的是通过减少必要的力来改善人体工程学。因此，电子移液器取代了小型电池驱动的电动马达来代替手动输入。
固定和可调量移液器
固定体积移液器最适合用于高密度或粘性液体。在固定体积的移液器中，移液器的体积不能改变，方便用户操作更快，而不必经常调整体积。相比之下，一个调节体积移液管有音量改变设置在侧面或顶部。因此，固定体积移液器不容易出错，其校准比可调体积移液器简单和快速得多。
专用移液管
这些移液器是为特定目的设计的，如环境激素分析与玻璃尖微移液器和大容量超大型移液器具有50毫升的体积分配能力。Van斯莱克移液器，Ostwald-Folin移液器，玻璃微移液器，微流体移液器和极小体积移液器是专业移液器的一些例子。
操作程序
下面列出的要点涉及到处理移液管(一次性移液管)。
- 将针尖从针尖盒中取出，装入移液管中。
- 使用音量调节旋转表盘，调节要转移的音量。
- 在保持垂直握住移液器的同时，按住柱塞至第一个停止位置。
- 把尖端放在被采样的液体成分中。
- 在针尖仍浸在水里的情况下，慢慢松开柱塞，抽出液体。如果液体是粘性的，在最后短暂停顿。
- 将移液器的尖端置于收集液体的管子或容器内。
- 完全压下柱塞，直到它在第二个停止点停止，将液体沉积到适当的管子中。
- 按下弹射按钮，取出用过的针尖，并将其放入适当的垃圾桶。
的应用吸管
- 促进细胞播种中细胞分布均匀，避免产生泡沫和气泡。
- 它可以方便地交换t型瓶细胞培养物的培养基，并保持培养物的无菌性，防止污染。
- 96孔微板，经常用于微板应用，如ELISA, PCR，或细胞培养，兼容多通道移液管8或12通道变种。
- 为了使一种试剂分散成几个剂量，这个过程被称为多重调剂，使用电子移液器。
- 血清学移液器用于常规实验室设置和涉及细胞和组织培养的应用。
的优点吸管
- 移液管使用舒适，更人性化。
- 与测量钢瓶相比，处理危险化学品更安全。
- 体积移液管非常精确，在输送溶液时可以给出精确的测量。体积移液管的窄颈有利于更准确地读取半月板。
- 电子移液器通过节省时间和减少人为错误的可能性，提高了实验室的生产力。
- 多通道移液器是高精度，高效率，高通量实验重复性的理想选择。
- 它可用于各种液体，包括泡沫液体，高蒸气压液体，高粘度液体。
的局限性吸管
- 体积移液管比较昂贵，它们的测量是固定的，具体到单个体积移液管。
- 刻度移液器在输送和测量液体时不精确，并承受较大的人为使用误差。
预防措施
- 将移液管灌满，并将其靠在接收容器的内壁上。不要强行将任何可能有害的物质从移液管中取出。
- 为了减少气溶胶的产生，小心地取下一次性移液管的尖端。将湿毛巾放在点胶容器的底部，这通常是一个玻璃烧杯，可以减少气溶胶的形成。
- 采用机械移液设备;不允许用口移液。
- 将可重复使用的移液管水平放置在有足够液体消毒剂的锅中，以完全覆盖它们。

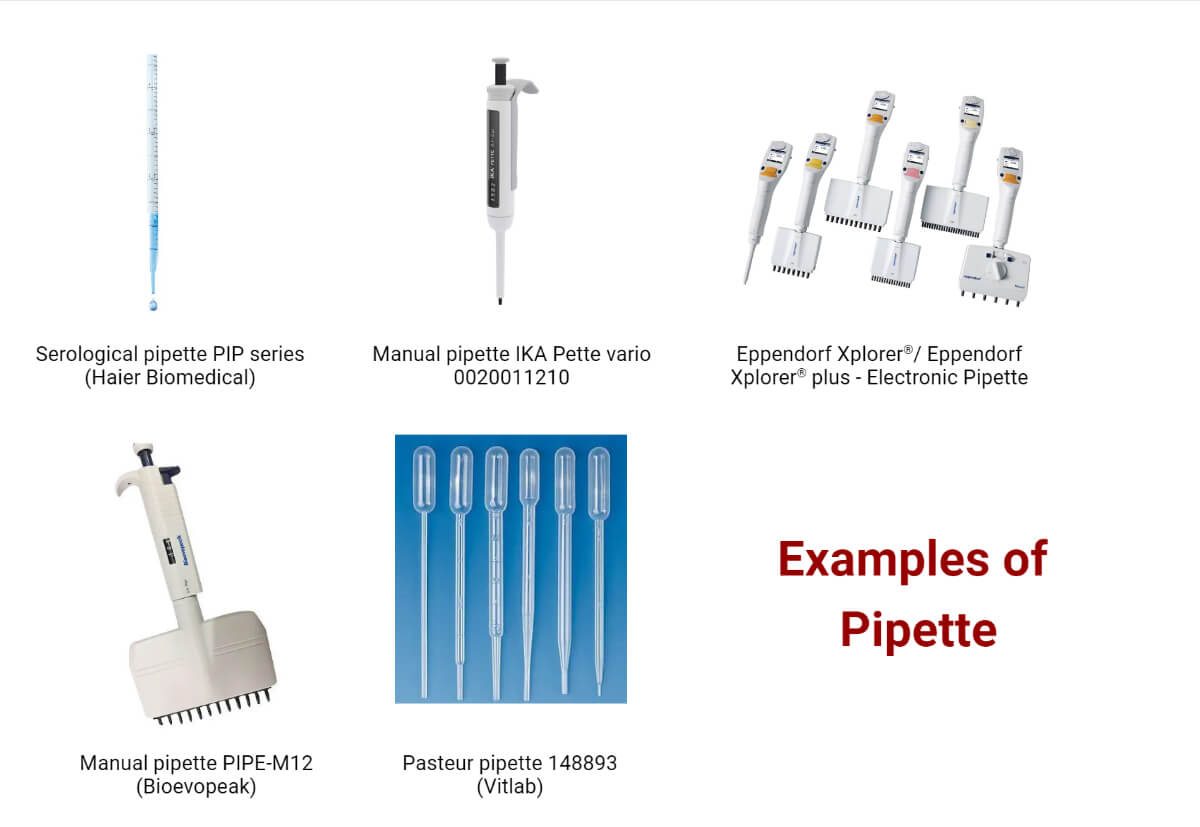

的例子吸管
血清学移液器PIP系列(海尔生物医药)
- 血清移液器适用于细胞和组织培养，以及其他生物学研究。
- 它们由高清晰度聚苯乙烯制成，装在单独包装的纸-塑料袋里。
- 用不同的颜色来区分不同直径的移液器。
- 没有细胞毒性，溶血，或热原存在。
手动移液器IKA Pette vario 0020011210 (IKA)
- IKA移液器配有各种设计和材料的可更换握把。因此，当然，它们将舒适地适合手掌。
- 尖端锥和活塞(DLC)采用了金刚石样表面处理的高质量碳。
- 针尖锥的抗冲击，紫外线，和化学品保证长期，可靠的剂量。
电子移液器Xplorer®/Xplorer®plus (Eppendorf SE)
- 简单，快速，准确，电池功率恒定。
- 单通道，8通道，12通道，16通道和24通道Eppendorf Xplorer电子移液器被创建来吸出和分配液体量从0.5 μL到10 mL，同时消除了许多与手动移液相关的潜在错误风险。
手动移液管- m12 (Bioevopeak）
- 移液器的体积范围为0.5 μL至300 μL。
- 大的显示窗使音量识别简单。
- 96孔板适用于12通道移液器。
- 分配头旋转，方便，容易移液。
- 采用复合材料制成的锥头密封性能好。
巴斯德移液器148893 (Vitlab)
- 它是一次性的。每毫升的滴量有极好的一致性，使它完美地分配液体的数量在等分。
- 巴斯德移液器在满液时可以进行深度冷冻，或在必要时进行加热密封以创建密封容器。压缩内置吸球方法简单。
- 气体或伽马射线可以用来消毒。
