旋涡混合器-定义,原理,部件,类型,例子,用途

涡旋混合器是一种简单的实验室设备或设备,用于混合实验室样品在试管、孔板或烧瓶中。

Jack a .和Harold D. Kraft兄弟在纽约芒特弗农的Kraft仪器公司(实验室仪器制造商)工作时开发了旋涡混合器。他们精确地搅拌样品,用一个相当简单的过程来促进反应或均质化。样品同时被高速摇动和涡流,这是为了结合困难的样品,如致密的颗粒和微小或粘性的样品,可以使用0.2至50毫升的管。

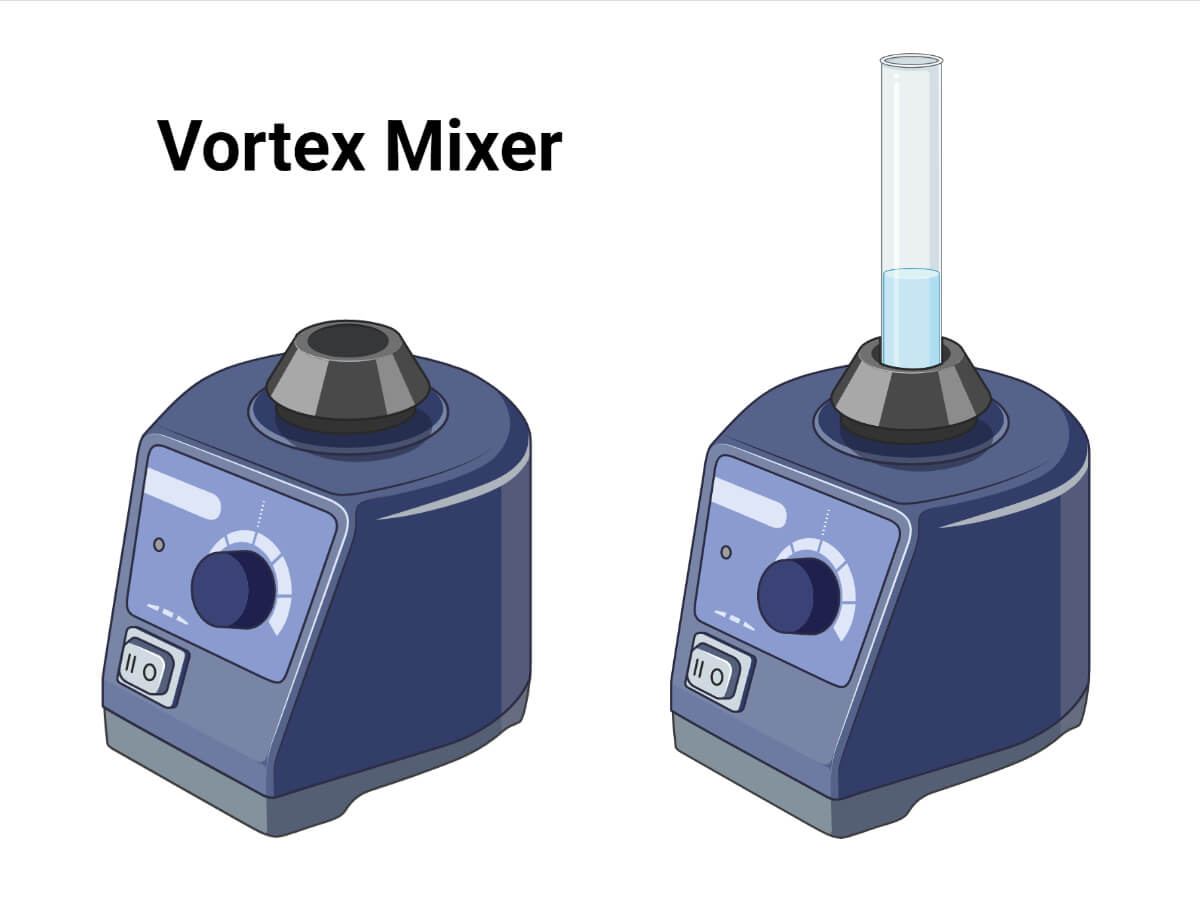

旋涡混合器
旋涡混合器

这种仪器结构紧凑、安静,并配有几个插入件,可以搅拌和混合各种大小的样品。样品平台下快速摆动的电动传动轴将轨道运动传输到位于混合器内部的样品容器。这就导致了紊流——也称为样品流体的涡旋。这是与搅拌相当的动能,但不涉及一个突出到样品容器的成分。微板也可以贴上。

这是首选的大量应用在微生物学和生物科学,需要敏感的样品或高通量过程。标准搅拌器一次只能搅拌一个样品容器。它不能在密封的烧瓶中混合液体,有时需要混合试剂生物化学实验.相比之下,涡旋混合器通常设计为最小的双板结构,允许同时混合大量的样品。虽然它们的主要功能是混合样品和化学品,但漩涡混合器也可以用于悬浮细胞。

工作原理旋涡混合器

旋涡混合器电机的传动轴是垂直定位的,一个杯状橡胶块安装在偏心的位置。当电机运行时,橡胶部件会快速地作圆周运动振荡。当样品被放置在橡胶片上时,由于运动转移到液体中,会在样品中形成漩涡。这使得样品混合更加凶猛。

的部分旋涡混合器

  1. 主要开关:运行涡旋混合器所需的电流是通过打开主开关来提供的。它管理着机器的动力。
  2. 电动机:它是旋涡混合器的核心,以圆周运动旋转。它位于杯头的正下方。为了使样品均匀化,它在液体中产生涡流效应。
  3. 调速旋钮速度控制旋钮位于机器的前面板上。转动旋钮可调节转动速度。
  4. 操作控制器按钮嵌入式控制单元提供了编程混合机操作的能力。
  5. 半圆头:杯头可提供各种尺寸,并允许快速混合。为了混合一系列的管尺寸,这些头可以简单地与各种大小的杯头互换。管被放置在杯头上以产生涡流。

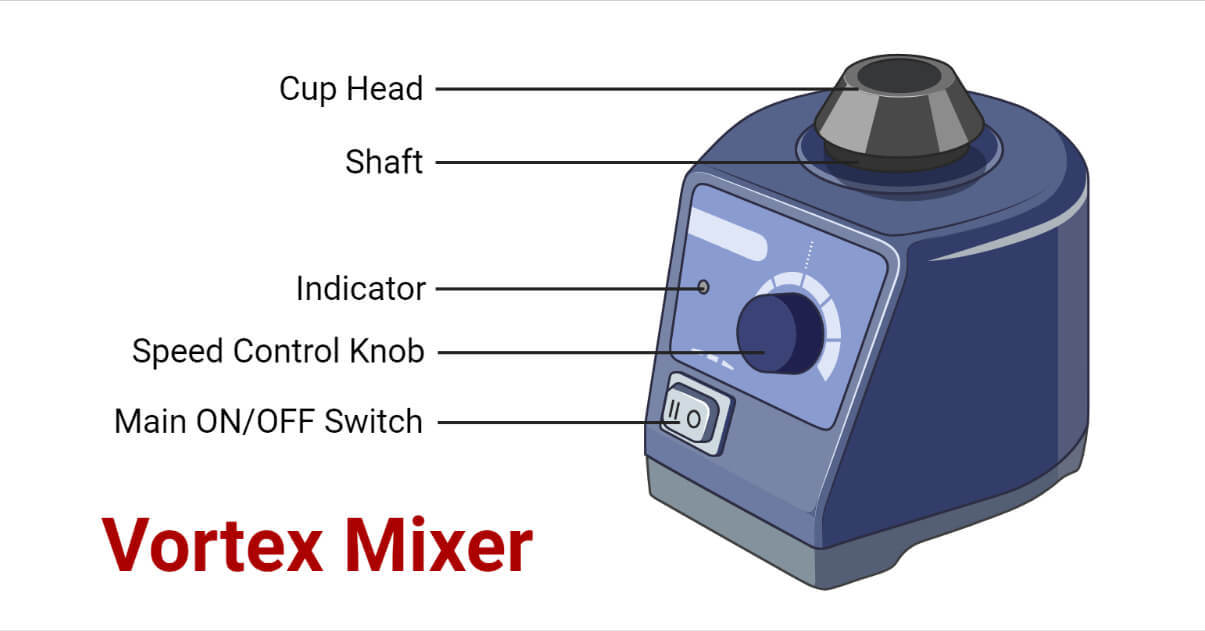

旋涡混合器部件
图:旋涡混合器部件

数字/脉冲旋涡混合器还包括所有的开关和控制加上一个显示和脉冲设施。

时间显示:显示已经过的时间长度(连续模式)或剩余时间(定时模式)。

速度显示:显示旋涡混合器的运动速度。

配件

  • 管平台

它们所设计的混合器有一个专门的管架。这些平台可以容纳各种尺寸的管,因此扩大了可以同时涡旋的样品数量。

  • 单管支架

为了保持管进入杯头为长时间的混合,管支架连接到旋涡混合器的顶部是需要的。这使得样品可以独立混合。

  • 管插入

管子插入器可以处理各种尺寸的管子。

旋涡混合器操作程序

该设备的前面板容纳了所有的功能控制。位于面板左侧的电源开关有TOUCH、OFF和ON三个位置。

  • 触摸,TOUCH位置通过按压混合头打开混合器,而当压力从混合头释放时,操作将停止。
  • 在- - - - - -当开关处于ON状态时,混合器将持续运行。
  • 从- - - - - -当转到OFF或TOUCH位置时,混合器将停止运行。

面板右侧的可调速度控制旋钮,当顺时针旋转时,导致振荡速度以非线性速度增加,最高可达3400转/分。在启动搅拌机之前,将速度控制设置到最低。

有关步骤,包括操作程序,包括:

  1. 将电源开关置于TOUCH或ON位置即可激活设备。
  2. 将速度控制转到所选设置。
  3. 当电源开关打开时,摇头立即开始移动。
  4. 当电源开关设置为TOUCH设置时,只要在摇头上放上任何东西,用少量压力压下摇头,设备就会开始工作。
  5. 一旦压力被解除,物体被移走,震动就会停止。
  6. 转动速度控制器旋钮到所需的速度。
  7. 断开总开关。

旋涡混合器的类型

变速旋涡混合器

方便用户调节搅拌过程的速度。这提供了灵活性,因为更高的速度可以用于更有力的搅拌,而较低的速度可以用于样品的精细混合。

定速旋涡混合器

当压头时,定速旋涡混合器开始混合。由于速度是固定的,它以每分钟转速旋转以产生强大的样品涡流。

数字旋涡混合器

数字旋涡混合器具有精确的连续功能或按需脉冲功能,以及数字时间和速度显示。转速范围从300到4200 rpm,涵盖了从强混合到低速混合的广泛范围。一个250毫升容量的烧瓶,一个泡沫插入板持有一个单一的微量滴定板,一个通用平台,和一个泡沫插入管持有微管是附件。

模拟旋涡混合器

可以启动一个模拟旋涡混合器在一个低转速的轻微震动或在一个高转速的大力涡旋样品。您可以选择触摸模式,当您按下杯头时启动混合,和连续模式,这是与附件附件使用。

迷你旋涡混合器

迷你旋涡混合器更小,更便携。设备底部的吸盘增加了稳定性,同时产生几乎听不到的振动。它专门用于搅拌试管。要开始摇晃,只需将导管插入软附件即可。一旦取出试管,震动就会停止。这是一个强大的混合器,占地面积为100毫米× 100毫米,最高转速为4500转。

多管旋涡混合器

烧瓶和管可以混合在一个或几个管使用多管涡流混合器。它们不能达到更基本的混合器的速度,因为它们的速度在300到2500转之间。附件包括管泡沫制成的管和烧瓶泡沫制成的烧瓶。

脉冲涡旋混合器

强烈的脉冲涡旋活性产生了玻璃珠处理的极好的细胞破坏。脉冲涡旋混合器可以在短短几分钟内完全破坏样品中的细胞。一个独特的脉动动作减少热产生,同时加强混合和破坏。该系统有一个可接近的容器,用于微型离心管测量。5毫升或2.0毫升。

微板涡旋混合器

使用旋涡混合器可以以任何速度混合微板。所有的模型都是在实验室持续使用的情况下创建的。对于需要可预测结果的应用程序,非数字变速模型是数字模型的一种具有成本效益的替代方案。

的应用旋涡混合器

  1. 它在临床和医疗部门有广泛的应用,用于解冻和混合样品。
  2. 该涡流器已用于悬浮细胞或组织样本,用于组织分析和细胞培养。
  3. 当研究蛋白质和酶时,涡旋混合器对于试剂和缓冲液样品的均匀混合是必不可少的。
  4. 它也用于加热和混合样品在制药领域。
  5. 它被应用于学校和大学进行实际演示和实验。
  6. 涡流器用于工业用的质量控制测试和样品制备。

的优点旋涡混合器

  • 不同的速度选项保证了预期的速度在整个过程中保持恒定。
  • 根据一次混合的小瓶的数量,旋涡混合器可以容纳一个小瓶到一打。
  • 此外,涡旋混合器的工作与最少的资源,专业知识和资源。
  • 涡旋混合器保证了有效和可靠的混合样品的方式。

限制

  • 如果管子拿得不正确,就有可能溢出来。
  • 当固体与液体或固体与固体组分结合时不适用。

安全预防措施

  • 在使用设备时,请务必摇晃头部并拧紧。
  • 一定要使用抗冲击的护目镜。
  • 避免在搅拌器附近或上面混合或使用溶剂和易燃物。
  • 在适当的容器中晃动可能有危险的样品。

的例子旋涡混合器

Fisherbrand迷你旋涡混合器(制造商:Fisher Scientific)

  1. fishbrand™迷你旋涡混合器是一个非常小的旋涡混合器,在水平轨道旋转。
  2. 它接受所有尺寸的管子和容器。

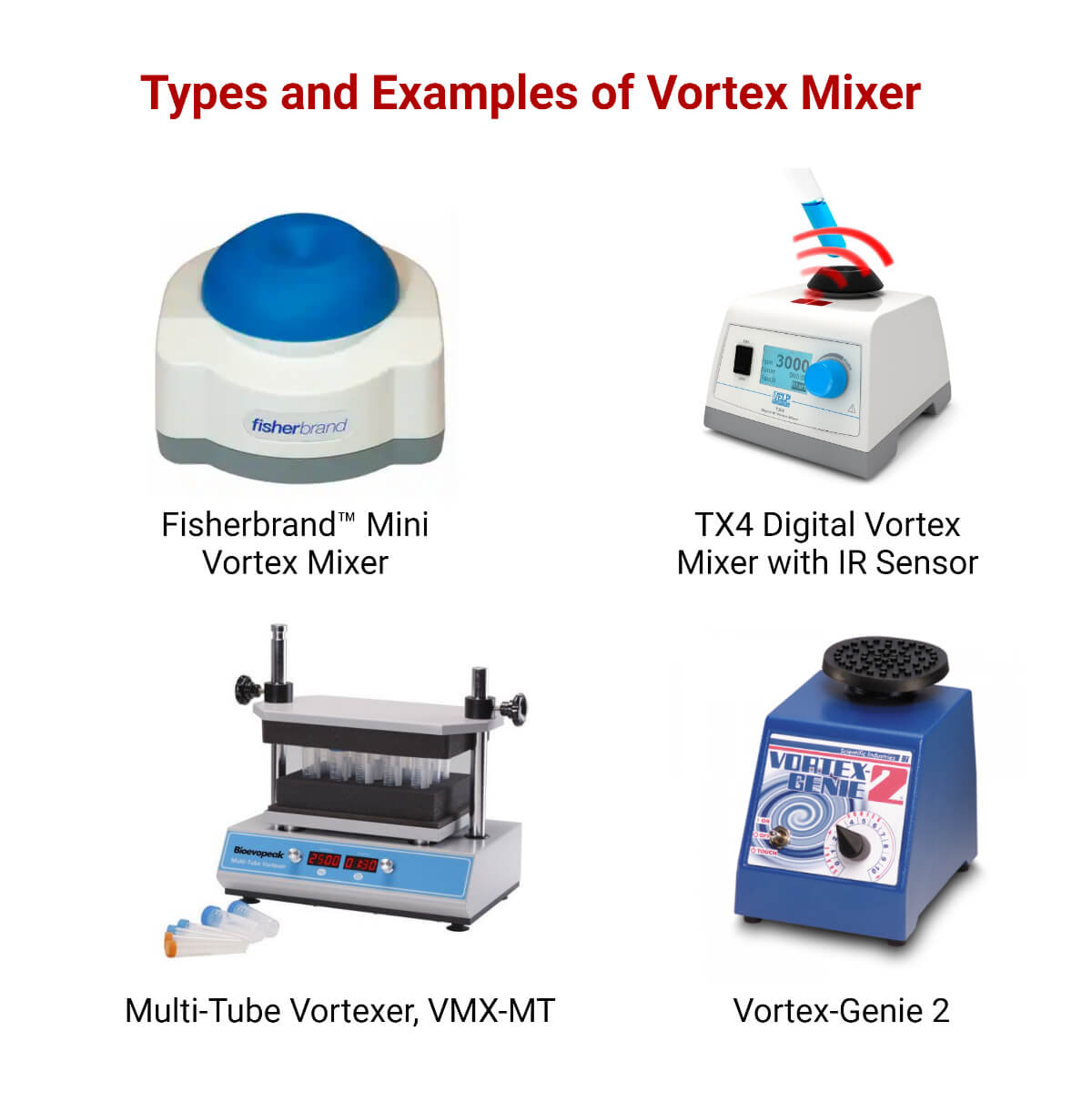

旋涡混合器的类型和实例
图:旋涡混合器的类型和实例。图片来源:Fisher Scientific, VELP Scientific Srl, bioevpeak和Scientific Industries。

旋涡实验室混合器Vornado™(制造商:Benchmark Scientific)

  1. 这是一个强大的迷你旋涡,即使是最大的样品,如50毫升管漩涡。由于它的4毫米轨道和2800转/分的固定速度。
  2. 尽管有一个强大的发动机,Vornado甚至可以放在最繁忙的长凳上,因为它的占地面积不到44英寸。
  3. Vornado独特的头部形状防止液体进入外壳,延长电机的寿命。

涡旋混合器VMX-MT(制造商:Bioevopeak)

  1. VMX-MT多管涡流器采用无刷直流电机技术和微处理器控制。
  2. 它一次最多只能处理50个样品。
  3. 通过从精选的试管泡沫中选择,可以满足各种试管的混合要求。

Vortex-Genie 2(制造商:Scientific Industries)

  1. 美国制造的Vortex-Genie 2由于其坚固的金属外壳,是一件耐用的科学设备。
  2. 它包括三种格式:模拟速度控制(Vortex Genie 2),数字时间和速度控制(digital Vortex Genie 2),模拟时间和速度控制(Vortex Genie 2T)。

Velp TX4红外涡流混合器(制造商:Carbon Scientific)

  1. 它具有数字振动时间和速度控制与计时器操作直到999:59分钟。
  2. 多参数显示与一个大,辉煌的LCD。
  3. 它提供了最大的耐化学腐蚀的技术聚合物套管。
